Como Dimensionar a Esteira

AJUDANDO VOCÊ A DIMENSIONAR SUA ESTEIRA PORTA CABOS

– Altura Interna:

Tenha em mãos os diâmetros externos de todos os cabos e mangueiras que você precisará conduzir. O diâmetro externo maior é o que definirá a altura da sua esteira.

Exemplo: Diâmetro do cabo é 5mm, logo a altura deverá ser maior que 5mm.

– Largura Interna:

É determinada conforme a quantidade de cabos e/ou mangueiras.

Exemplo: A soma de 2 cabos de 5mm de diâmetro cada é 10mm, logo a largura interna da esteira tem que ser superior a 10mm.

Obs.: É sempre indicado que exista uma folga entre o diâmetro do cabo e/ou mangueira em relação a altura e largura da esteira porta cabo.

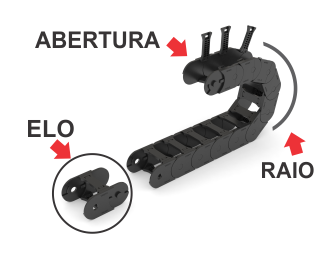

– Raio:

Deverá ser seguido conforme a especificação do fornecedor dos cabeamentos.

Definida as medidas internas, clique no ícone produtos e encontre em nosso portfólio a sua esteira.

PS.: Ao encontrar, certifique-se de que as medidas externas atendam aos espaços delimitados pelo seu projeto.

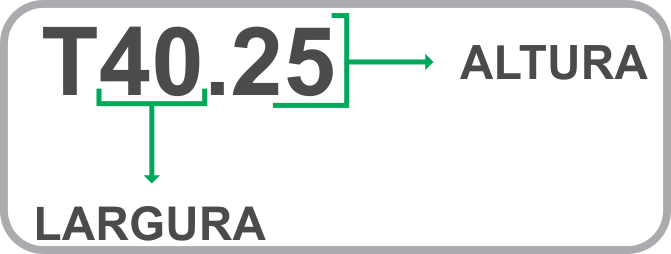

Atenção, nossos modelos de esteira são cadastrados de acordo com suas medidas inteiras, sempre em milímetro (mm).

 Modelos de esteira que trabalhamos:

* Modelo T10.10
* Modelo T20.10
* Modelo T25.25
* Modelo T40.25
* Modelo T50.35
* Modelo T75.35
* Modelo T100.35
* Modelo T125.35

Agora que você conhece mais sobre nosso produto solicite um orçamento clicando no botão abaixo:
